股票代碼601100

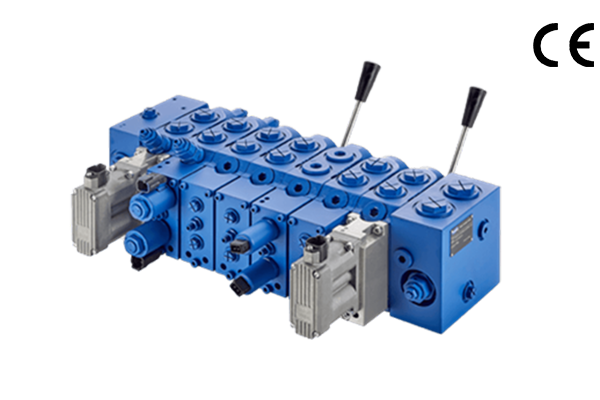

規格：12/15/25
泵側額定壓力：350bar
執行元件側額定壓力：350-420bar
額定流量：120-400L/min
2023年，全球知名的第三方檢測認證機構TüV南德意志集團為江蘇恒立液壓股份有限公司的H-FD5總線閥頒發其大中華區該類產品的首張功能安全證書。該證書的簽發標志著恒立液壓H-FD5總線閥滿足了EN ISO 13849-1功能安全要求，并且其性能等級達到PL d的要求。
優先功能
CAN總線、電比例、機械等豐富的先導控制方式
負載壓力補償，實現流量抗負載波動
響應快
滯環小
一次及二次安全閥
| 通 用 | |||||
| 通徑 | 12 | 15 | 25 | ||
| 結 構 | 片式結構，比例控制，負載敏感，閥前補償 | ||||
| 油口連接尺寸 | ISO BSP 管螺紋、ISO 6162 法蘭接頭 ( 其他連接形式請與我公司聯系 ) | ||||
| 重量 (kg) | 首 聯 | 開中心 | 5.53/5.29 | 9.8 | 26.2 |
| 閉中心 | 4.34 | 6.5 | 25.3 | ||
| 中間聯 | 液壓控制 | 4.25 | 5.4 | 61.8 | |
| 普通電液控制 | 4.65 | 6.5 | 137.5 | ||
| 超性能電液控制 | 4.95 | 7.5 | 148.8 | ||
| 尾 聯 | 3.09 | 4.5 | 14.5 | ||
| 液 壓 | |||||
| 通徑 | 12 | 15 | 25 | ||
| 額定流量 Q(L/min) | 帶負載保持功能，無壓力補償功能 | 140 | 200 | 500 | |
| 無負載保持功能，帶壓力補償功能 | 120 | 190 | 400 | ||
| 帶負載保持功能，帶壓力補償功能 | 120 | 150 | 400 | ||
| 油口處最大工作壓力 (bar) | P | 350 | |||
| LS | 330 | ||||
| A/B | 420 | 350 | |||
| T | 30 | ||||
| Y | 小于 2 | ||||
| 先導控制壓力 (bar) | a/b | 小于 35 | |||
| X | 30 | ||||
| 先導壓力控制范圍 | 液控 | 7~22bar (102~319psi) | 8.5 ~22.5 bar (123 ~ 330 psi) | ||
| 多路閥處所需的控制 Δp | 補償器—S；C；T：15bar (218psi）推薦變量泵的設定壓差為 :18~20bar (261~290psi） | 補償器—S；C：18bar (260psi) 補償器—T： 25bar (360psi) | 補償器—T：25bar(360psi) | ||
| 建議的液壓先導控制設備 | 參見 H-2TH6 性能曲線 97 | ||||
| LS 壓力限制 ( 調節范圍 ) | 50 ~ 149 bar (725 ~ 2160psi)； | 50 ~ 350 bar | |||
| 150 ~ 350bar (2175 ~ 4800psi)) | |||||
| 電 氣 | |||||
| 普通 電液控制 | ·電開關閥： 安裝于“A”側端蓋 ·接頭：Deutsch DT04-2P 或 AMP Junior-Timer ·防護等級：IP67 ·供電電壓：12 或 24VDC | ·電比例減壓閥：安裝于‘A’側端蓋 ·所需顫振頻率：150Hz ·磁滯：小于 3% ·接頭：Deutsch DT04-2P 或 AMP Junior-Timer ·防護等級：IP67 ·減壓范圍：0~30 bar ·控制電流 @24VDC：0~750mA; @12VDC：0~1500mA | |||
| 使用環境 | |||||
| 液壓油液 | (HL，HLP) 按 DIN51 524 標準； 液壓油液 HEES( 合成醇 ) 按 VDMA24568 標準 | ||||
| 液壓油液溫度范圍 (℃） | -20 至 +80 | ||||
| 黏度范圍 ν (mm 2 /s） | 10 至 380 | ||||
| 液壓油的最大允許污染度、 符合 ISO 4406(c) 的清潔度等級 | 等級 20/18/15，建議使用濾芯過濾比 β10 ≥ 75 的過濾器 | ||||
